こんにちは、kuniです。

電動自転車の調子が悪くて販売店に電話したとき、「ハンドルの横の、ボタンが付いている部品が…」と説明に困ったことはありませんか。

交換用の部品をネットで探そうとしても、名前が分からないと検索すらできないこともありますよね。

電動自転車には、普通の自転車と同じ部品に加えて、モーターやバッテリー、スイッチといった電動ならではの部品があります。

部品の名前を知っておくと、店への相談がスムーズになり、用品を選ぶときも適合を確かめやすくなります。

この記事では、電動自転車の主な部品の名前と役割を、場所ごとに順番に紹介し、部品を選ぶときや相談するときの注意点もお話しします。

難しい専門用語はなるべく使わずに説明するので、気になる部分から読んでみてくださいね。

電動自転車の部品の名前と役割

まずは、電動自転車を形づくる主な部品の名前と役割を、場所ごとに見ていきましょう。

最初に電動ならではの部品を紹介し、そのあとで普通の自転車と共通する部品を、前から後ろへ順番にたどります。

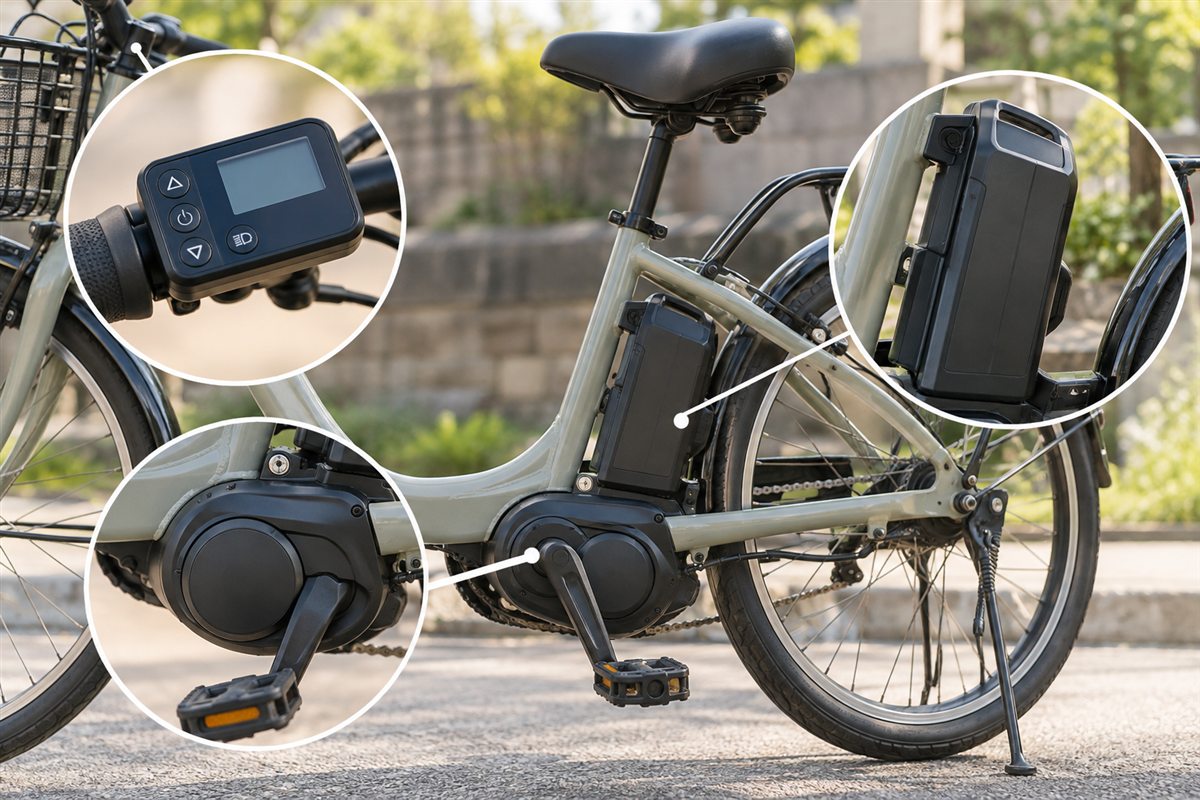

電動ならではの三つの部品

電動自転車と普通の自転車の大きな違いは、アシストのための部品があることです。

その中心になるのが、バッテリー、ドライブユニット、手元スイッチの三つですね。

バッテリーは、アシストのための電気をためておく部品です。

ドライブユニットは、モーターを中心に、ペダルをこぐ力を感じ取ってアシストの力を加える部品をまとめた呼び方です。

手元スイッチは、ハンドルの近くにあって、電源やアシストの強さを切り替える操作部です。

この三つは配線でつながっていて、一つでも不具合があると、アシストが働かないことがあります。

メーカーによって呼び方が少しずつ違うこともあるので、取扱説明書の「各部の名称」のページを一度見ておくと安心です。

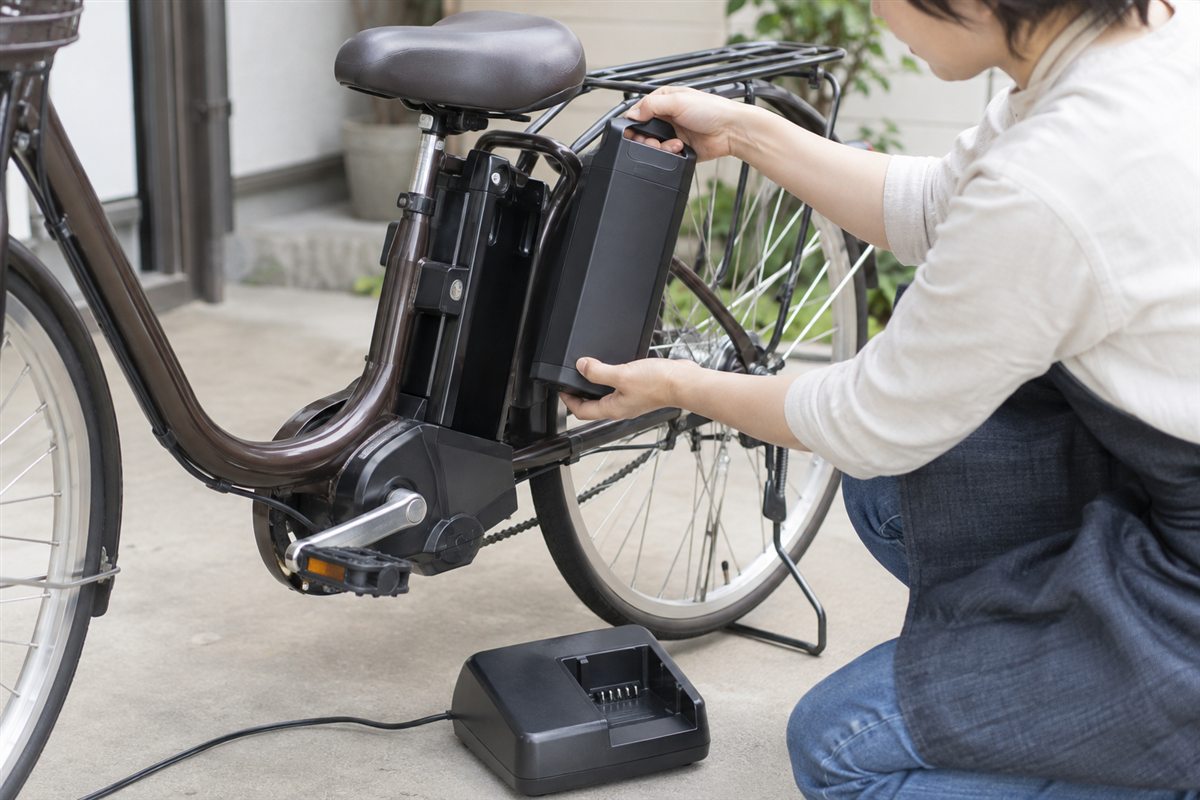

バッテリーと充電器の呼び方

バッテリーは、車体のフレームの中央や、後ろの荷台の下、サドルの後ろなどに取り付けられています。

取り付ける場所によって、フレームの中央なら「センターバッテリー」、荷台の下なら「リアバッテリー」と呼ばれることもあります。

バッテリーには、容量を表す数字と、品番が書かれたラベルが貼られています。

交換用のバッテリーを探すときは、この品番がいちばん大切な情報になります。

充電器は、バッテリーに電気を入れるための部品で、バッテリーとセットで使うものが決まっています。

見た目が似ていても、違う品番の充電器を使うのは避けましょう。

バッテリーの品番の調べ方や互換性については、電動自転車バッテリーの互換性と品番の調べ方で詳しく紹介しています。

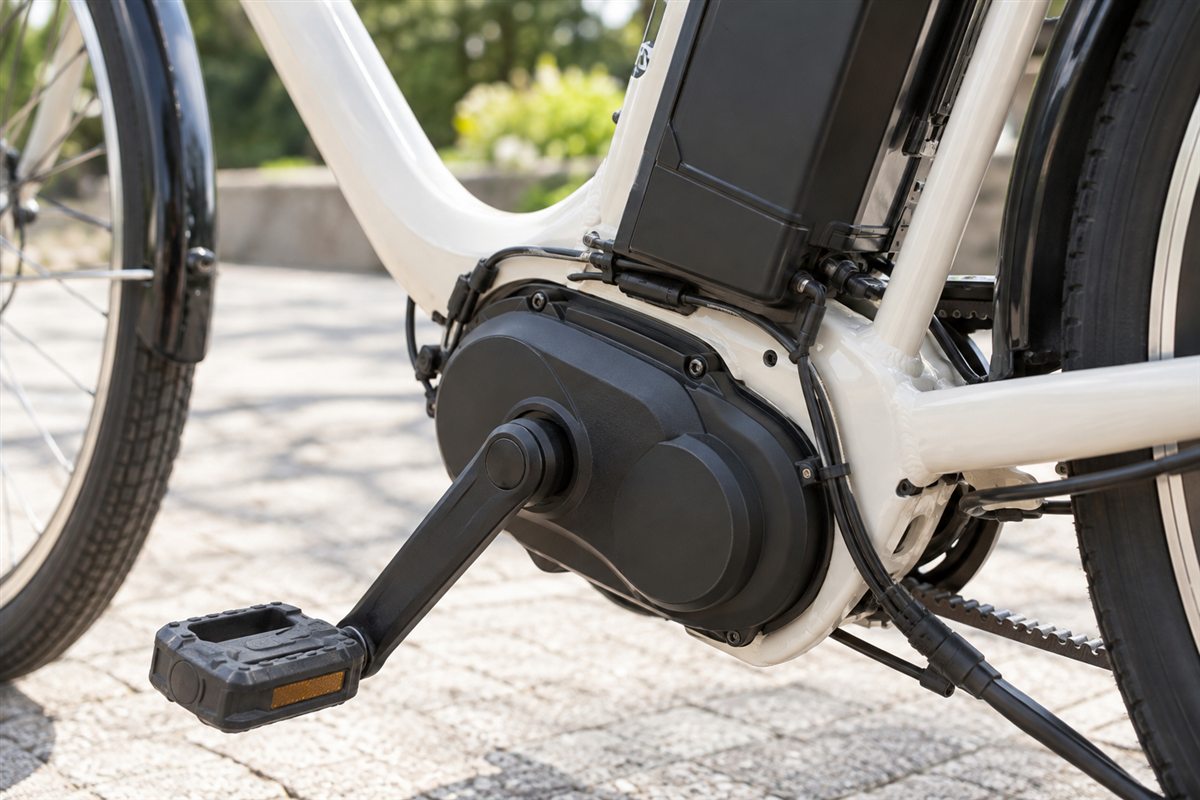

ドライブユニットとセンサー

ドライブユニットは、多くの国内メーカーの電動自転車では、ペダルの付け根あたりに取り付けられています。

ペダルの付け根にあるタイプは、センターユニットと呼ばれることもあります。

一方、前輪や後輪の中心にモーターが入っている車体もあり、こちらはハブモーターと呼ばれることがあります。

ドライブユニットの中や近くには、ペダルをこぐ力や回転を感じ取るセンサーがあります。

こぐ力を感じ取るものはトルクセンサー、回転を感じ取るものは回転センサーなどと呼ばれます。

センサーが正しく働かないと、アシストが弱くなったり、急に入ったりすることがあります。

ドライブユニットやセンサーは精密な部品なので、利用者が分解したり調整したりする部分ではありません。

ハンドル周りの部品の名前

次は、ハンドルの周りにある部品です。

手で握る部分はグリップ、ブレーキをかけるために握る部品はブレーキレバーと呼ばれます。

ハンドルを支えて前輪の向きを変える軸の部分は、ステムやヘッドと呼ばれることが多いです。

手元スイッチは、左のグリップの近くに付いていることが多いですが、車種によって位置が違います。

変速のある車体では、右のグリップの近くに、ギアを切り替える変速レバーやグリップシフトが付いています。

ベルは、多くの場合ハンドルのどこかに付いていて、法令で付けることが求められている地域もあります。

ハンドルの周りには、スイッチやブレーキ、変速の配線やワイヤーが集まっているので、用品を付けるときは特に注意が必要です。

前輪と前カゴ周りの部品

前輪の周りには、フロントフォーク、前ブレーキ、前カゴ、ライトなどがあります。

フロントフォークは、前輪を左右から挟んで支え、ハンドルとつながっている部品です。

前カゴは、フォークやハンドル周りに金具で固定されていて、この金具はブラケットやステーと呼ばれます。

ライトは、前カゴの下やフォークの横、ハンドルの前などに付いています。

電動自転車では、ライトがバッテリーから電気をもらう仕組みのことが多く、配線でつながっています。

前輪の中心にある回転の軸の部分は、ハブと呼ばれます。

前輪にモーターがある車体では、このハブの部分にモーターが入っていて、太く見えることが多いですね。

車輪とタイヤの部品の名前

車輪は、いくつかの部品が組み合わさってできています。

外側のゴムの部分がタイヤ、その内側で空気をためているのがチューブです。

タイヤがはまっている金属の輪はリム、リムと中心のハブをつないでいる細い棒がスポークです。

チューブに空気を入れる口はバルブで、英式、米式、仏式といった種類があります。

タイヤの側面には、大きさや空気圧の範囲が書かれていて、交換や空気入れのときの大切な目安になります。

タイヤの大きさは「26×1-3/8」のような数字で表されていて、この数字が違うと取り付けられません。

空気の入れ方や空気圧の考え方は、電動自転車の空気圧の目安と入れ方で詳しく紹介しています。

ペダルとチェーン周りの部品

足でこぐ部分の周りにも、たくさんの部品があります。

足を乗せる部品がペダル、ペダルが付いている腕のような部品がクランクです。

クランクの付け根で、回転を支えている軸の部分はボトムブラケット、略してBBと呼ばれます。

こぐ力を後輪に伝える鎖がチェーンで、チェーンがかかっている歯車の部分は、前側がチェーンリング、後ろ側がスプロケットやギアと呼ばれます。

車体によっては、チェーンの代わりにベルトを使う、ベルトドライブの車体もあります。

チェーンを覆って服の裾が巻き込まれないようにしているカバーは、チェーンケースやチェーンカバーと呼ばれます。

ドライブユニットがペダルの付け根にある車体では、この周りに電動の部品と、普通の自転車の部品が集まっています。

サドルと荷台周りの部品

車体の後ろ側には、サドル、シートポスト、荷台などがあります。

お尻を乗せる部品がサドル、サドルを支えてフレームに差し込まれている棒がシートポストです。

シートポストを固定しているレバーやボルトの部分は、シートクランプと呼ばれることがあります。

サドルの後ろにある荷物を載せる台は、荷台やリアキャリアと呼ばれます。

荷台には、載せられる重さの上限が決まっていて、多くの場合は荷台そのものに表示があります。

子乗せの車体では、荷台の代わりに後ろの子ども乗せが付いていることもあります。

リアバッテリーの車体では、荷台の下にバッテリーが収まっているので、荷台に付ける用品の形にも注意が必要です。

後輪とスタンド周りの部品

後輪の周りには、後ブレーキ、変速の部品、スタンド、泥よけなどがあります。

後輪の中心にあるハブには、変速の仕組みや、ブレーキの部品が入っていることもあります。

ハブの中に変速の仕組みが入っているものは、内装変速と呼ばれます。

後ろのブレーキには、ローラーブレーキやバンドブレーキなど、いくつかの種類があります。

車体を立てておくための部品はスタンドで、片側だけで支える片足スタンドと、後輪を持ち上げて両側で支える両立スタンドがあります。

タイヤの上にかぶさって泥はねを防ぐ板は、泥よけやフェンダーと呼ばれます。

後ろの反射板や後ろのライトも、この周りに付いていることが多いですね。

ブレーキの種類と呼び方

ブレーキは安全に直結する部品なので、名前と種類を知っておくと相談がしやすくなります。

前のブレーキでよく見られるのは、リムを左右から挟んで止めるタイプで、キャリパーブレーキやVブレーキなどと呼ばれます。

リムに当たるゴムの部品は、ブレーキシューと呼ばれます。

後輪のハブの部分で止めるタイプには、ローラーブレーキやバンドブレーキがあります。

スポーツタイプの電動自転車では、円盤のような部品を挟んで止めるディスクブレーキが使われていることもあります。

ブレーキレバーとブレーキ本体をつなぐ細い線は、ブレーキワイヤーやケーブルと呼ばれます。

どのブレーキが付いているかは、取扱説明書の仕様の欄で確かめられますよ。

フレームと部品を表で確かめる

ここまで紹介した主な部品を、場所ごとに表で確かめてみましょう。

部品を支える車体の骨組みは、フレームと呼ばれます。

フレームには、車体の型番や製造番号が書かれたラベルや刻印があり、修理や盗難のときに大切な情報になります。

部品の名前を相談や用品選びに使う

部品の名前が分かったら、次はそれを実際の相談や用品選びに役立てる方法を見ていきましょう。

名前を知っているだけでなく、どう伝えるか、どう確かめるかが大切です。

店へ伝えるときのコツ

販売店に不具合を相談するときは、部品の名前に加えて、場所と症状をセットで伝えるのがコツです。

例えば、「後ろのブレーキをかけると、後輪のハブのあたりからキーキー音がする」のように伝えると、店も見当をつけやすくなります。

名前に自信がない場合は、「右のブレーキレバー」「ペダルの付け根」のように、場所で伝えても十分です。

写真を撮って見せるのも、名前の行き違いを防ぐ確実な方法です。

音がする症状なら、スマートフォンで動画を撮っておくと、言葉よりも正確に伝わります。

あわせて、車体のメーカーと型番も伝えると、部品の取り寄せが必要なときに話が早く進みます。

型番と品番の違いを知る

部品の相談や注文で混乱しやすいのが、型番と品番の違いです。

型番は、車体そのものを表す番号で、フレームのラベルや保証書に書かれていることが多いです。

品番は、バッテリーや充電器、交換用の部品など、一つひとつの部品を表す番号です。

交換部品を探すときは、車体の型番から適合する部品の品番を調べる、という流れになるのが一般的です。

同じ車種名でも、年式によって型番が違い、使える部品の品番も違うことがあります。

車種名だけで部品を選ばず、型番と品番を確かめるようにしましょう。

用品を選ぶ前に適合を確かめる

カゴ、カバー、ライト、スマートフォンホルダーなどの用品を選ぶときも、部品の名前と寸法が役に立ちます。

例えば、ハンドルに付ける用品なら、ハンドルの太さや、取り付けられる場所の長さを確かめる必要があります。

荷台に付ける用品なら、荷台の大きさと、表示されている積載の上限を見ます。

電動自転車では、ハンドルの周りに手元スイッチや配線があるため、普通の自転車用の用品が付けられないこともあります。

用品の説明に「電動アシスト自転車対応」と書かれていても、すべての車種に合うとは限りません。

対応する車種の一覧や寸法を確かめ、分からない場合は購入前に販売店へ相談しましょう。

電動の部品は触らない範囲を知る

部品の名前を覚えると、自分で直せそうな気がしてくることもあるかもしれません。

ですが、バッテリー、ドライブユニット、手元スイッチ、それらをつなぐ配線は、利用者が分解したり改造したりする部品ではありません。

こうした部品に手を加えると、アシストが正しく働かなくなったり、保証の対象外になったりするおそれがあります。

バッテリーの付け外しや充電など、取扱説明書で利用者が行ってよいとされている範囲にとどめましょう。

普通の自転車と共通する部品でも、ブレーキやタイヤの交換など、安全に関わる作業は販売店に任せるのが安心です。

交換部品の費用の考え方

部品を交換するときの費用は、部品代と工賃に分けて考えると分かりやすくなります。

部品代は、部品の種類、メーカー、車種によって変わります。

電動の部品は、普通の自転車の部品より高くなりやすい傾向があります。

工賃は、交換に必要な作業の量で変わり、ほかの部品を外す必要がある場合は高くなることがあります。

ネットで見かけた部品の値段を、そのまま自分の車体に当てはめるのは避けたいところです。

型番と症状を伝えて、内訳の分かる見積もりを取ってから判断しましょう。

部品の名前で検索するときの注意

部品の名前が分かると、ネットで情報を探しやすくなります。

ただ、検索で見つかる情報の中には、別の車種や古い年式の話、個人の経験談も多く含まれています。

とくに電動の部品は、メーカーや年式で仕組みが大きく違うので、ほかの車種の情報をそのまま当てはめないようにしましょう。

部品の正式な名前や品番は、メーカーの取扱説明書や公式サイトで確かめるのが確実です。

部品を買う場合は、販売元がはっきりしているか、適合する型番が明記されているかも確かめてくださいね。

分からない部分があれば、検索を続けるより、販売店に聞くほうが早く確実なことも多いです。

日常点検で見る部品を覚える

部品の名前を覚えたら、日常の点検にも役立てられます。

乗る前に見ておきたいのは、ブレーキの効き、タイヤの空気とすり減り、ハンドルやサドルのぐらつき、ライトの点灯です。

バッテリーがしっかり装着されているか、手元スイッチの表示に異常がないかも、電動自転車ならではの確認ポイントです。

どの部品を見るのかが分かっていると、点検にかかる時間も短くなります。

異常に気づいたときに、部品の名前で記録しておけば、店に相談するときにも役立ちます。

あなたの車体で、普段あまり意識していない部品はどこでしょうか。

一度、取扱説明書の「各部の名称」と車体を見比べてみると、新しい発見があるかもしれません。

電動自転車の部品の名前に関するよくある質問（FAQ）

電動自転車の部品の名前のまとめ

最後に、電動自転車の部品の名前について押さえておきたい点をまとめます。

• 電動ならではの部品はバッテリー、ドライブユニット、手元スイッチ
• 普通の自転車と共通する部品は場所ごとに覚えると分かりやすい
• 店へは部品の名前と場所と症状をセットで伝える
• 交換部品は型番から品番を調べて適合を確かめる
• 電動の部品は分解や改造をせず販売店に任せる

部品の名前を知っておくことは、電動自転車と上手に付き合うための第一歩です。

部品の呼び方や構成は車種によって違うので、正確な情報は取扱説明書やメーカーの公式サイトをご確認ください。

部品の交換や修理に迷ったときは、最終的な判断は販売店などの専門家にご相談ください。
